| 加工定制：否 | 型号：ZYG1.0 | 材质：碳钢，不锈钢 |
| 样品或现货：现货 | 是否标准件：标准件 | 品牌：东星 |
| 标准：CB/T455-91 | 介质：海水，淡水 | 规格：0.12-1.5 |

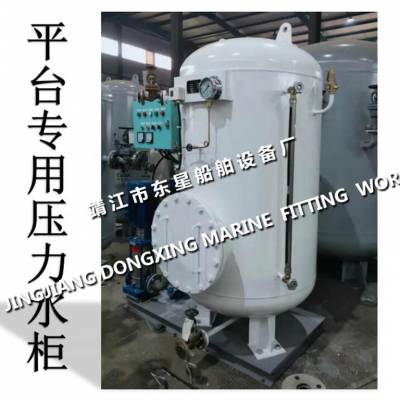

渤海9号船用生活水柜-船用生活压力水柜 购置技术规格书
《制造单位：中国江苏 靖江市东星船舶设备厂》
1. 项目简介：
购置一整套船用组装式压力水柜ZYG1.0 CB455-1991（包含2台淡水泵，电控箱等），以满足平台生活水供应的需求。
2. 数量：1套
3. 《船用压力水柜-海水压力水柜-淡水压力水柜》使用位置、用途说明：
安装在平台空压机舱，用于钻进平台生活水的供应。
4. 《船用压力水柜-海水压力水柜-淡水压力水柜》主要技术参数：
4.1：组合式压力水柜整体的尺寸要求：
▲长*宽*高（不大于） 1205*1780*2025mm
4.2：船用组装式海淡水压力水柜参数要求：
水柜容积 | 1.0m? | 设计压力 | 0.7Mpa |
设计温度 | 100℃ | 水柜材质 | 304食品级不锈钢 |
水柜型式 | 立式/气压式 | 安装方式 | 立式 |
4.2：两台水泵泵组基本参数：
排量 | 15-20方/小时 | 扬程 | 42-50米 |
泵体、叶轮材质 | 青铜 | 泵壳、泵盖 | 铜 |
泵轴、轴套 | 不锈钢316L | 安装方式 | 立式 |
密封方式 | 食品制药卫生级机械密封 | ||
4.3《船用压力水柜-组装式海水压力水柜-组装式淡水压力水柜》的出水口及人孔安装位置：
1）人孔、水柜压力表、压力控制器设置于水柜的正面
2）电控箱、两台水泵及进水阀、出水口、充气阀安装于水柜的左侧
4.4《船用压力水柜-海水压力水柜-组装式淡水压力水柜》的电器控制参数
配套1个电控箱，控制2个电机的运行，具体要求如下：控制箱防护等级IP56，控制箱整体材质304不锈钢，厚度2mm；内部元件采用***器件；
控制箱面板上安装电机运行电流表2个，控制泵启停按钮各1个，电源指示灯1个，运行指示灯2个，故障指示灯2个，两台泵选择三维旋转开关（1#泵运行、切断、2#泵运行）1个；控制模式转换开关（自动，切断，手动）三维转换开关1个；
控制箱底部安装不少于7个铜制填料函，其中TJ22填料函3个，TJ19填料函4个。
4.5 《船用压力水柜-海水压力水柜-淡水压力水柜》的其他附件
1）水柜本体配备安全阀1个，压力表及压力表阀11个，压力控制器1个，液位计1个，排污阀1个，充气阀1个；
2）水柜上配备真空压力表及压力表各2块，泵吸入截止止回阀）青铜2个，泵排出截止止回阀（青铜）2个；
3）水柜出水口配对法兰（DN40，外径150mm，中心距110mm，数量/孔径 4*18mm），充气口配对法兰（DN15，外径95mm，中心距65mm，数量/孔径4*14mm），备用出水口盲板法兰。
4）生活水泵需要按要求设置人孔侧盖
5. 船用生活压力水柜的使用环境条件
1）满足船用标准，防腐，防霉，放烟雾，耐震
2）环境温度：0-45℃（室内）
3）产品要符合海洋作业环境，相对湿度98%；在船体纵横摇摆15度的情况下工作正常。
6. 《船用压力水柜-海水压力水柜-淡水压力水柜》要求符合的标准规范：
1）CCS《材料与焊接规范》2006
2）《压力容器》GB150.0-150.4-2011
3）《离心泵、混流泵和轴流泵水里性能试验规范精密级》GB/T18149-2000
4）《离心泵、混流泵和轴流泵汽蚀余量》GB/T13006-1991
7. 《船用压力水柜-海水压力水柜-淡水压力水柜》外观及颜色要求
压力水柜本体为白色，离心泵、电机为蓝色
8. 《船用压力水柜-海水压力水柜-淡水压力水柜》资料要求
1）提供产品（包括自制件和外购的配套件）图样、技术文件及有关标准；
2）提供离心水泵零件手册、详细图纸及使用维护说明书各3套（配套电子版资料1套）
3）提供压力水柜的相关详细图纸；
4）提供无石棉证明；
9. 《船用压力水柜-海水压力水柜-淡水压力水柜》证书和报告要求
1）提供压力水柜船用产品证书；
2）提供压力容器，水泵，电机，控制箱，安全阀产品合格证；
3）提供压力水柜实验及检测报告；
4）提供水泵压力试验报告及特性曲线图纸；
5）提供压力水柜水泵动平衡试验报告；
